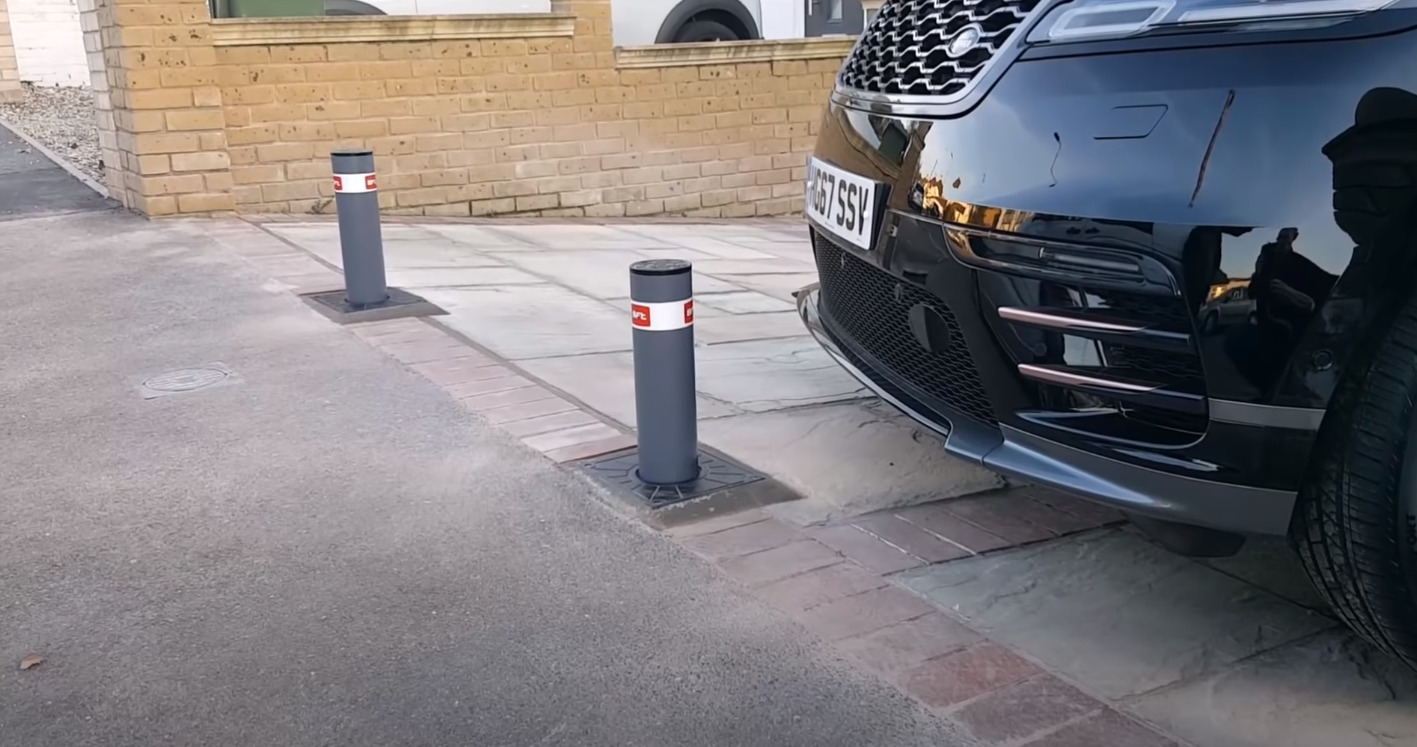

Дорожные болларды — эффективные выдвижные блокираторы, предназначены для перекрытия движения по дорожному полотну. Защищают от несанкционированного доступа транспортных средств. Используются как антипарковочное заграждение.

Боллард Stoppy MBB (модификации 219 — 500.C и 219 — 700.С) состоит из стального стержня, покрытого светоотражающим материалом. Защищен оцинкованным стальным цилиндром, который устанавливается под землей. Выдвижная конструкция приводится в действие гидравлическим двигателем. Оснащен панелью управления Perseo, которая позволяет управлять четырьмя боллардами одновременно.

Правильный монтаж блокираторов позволяет полностью реализовать функциональный потенциал изделия и максимально эффективно защитить свою территорию и собственность от нежелательного проникновения.

Все инструкции ниже представлены с ознакомительными и информационными целями. Особенности почвы, движение воды и линия промерзания грунта будут варьироваться в зависимости от региона, что может повлиять на требования к установке. Не осуществляйте установку конструкции самостоятельно! Доверьте монтаж боллардов профессионалам!

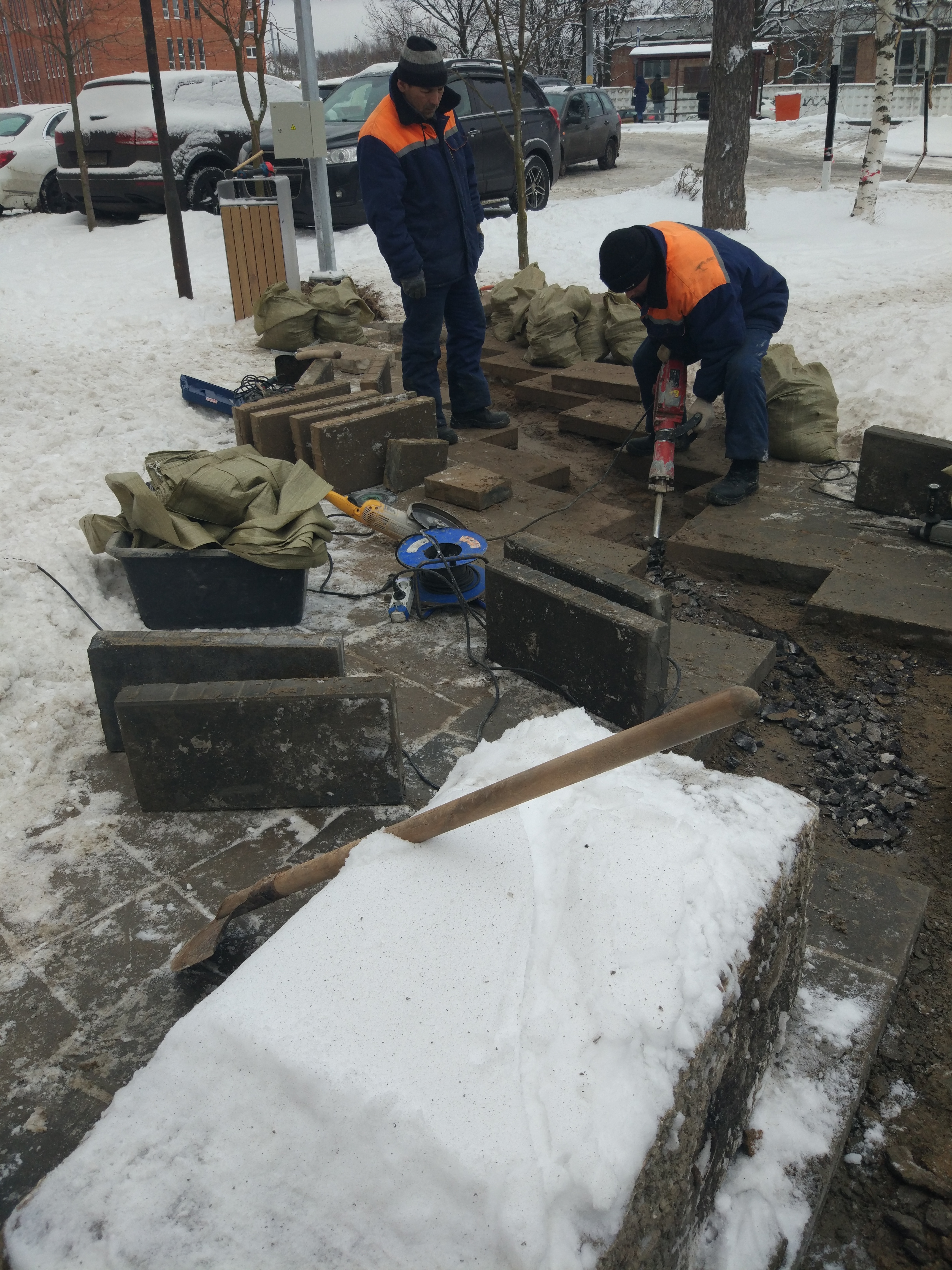

Подготовка фундамента

Убедитесь, что установочная база стабильна и выровнена. Выкопайте отверстие в грунте, в которое будет входить боллард. Глубина: 110 см, диаметр — порядка 50-60 см. Уложите 20-сантиметровый гравийный фундамент для дренажа, который предотвращает накопление дождя, снега, грязи и воды в грунтовых рукавах. Цилиндрический арматурный каркас обеспечивает поддержку для заземленной гильзы.

Насыпьте слой тонкого песка толщиной 5 см, чтобы заполнить фундаментную основу

для тумбы. Само отверстие должно быть значительно шире, чем сам тумба или заземление. Необходимо оставить место для установки арматуры и заполнения области бетоном.

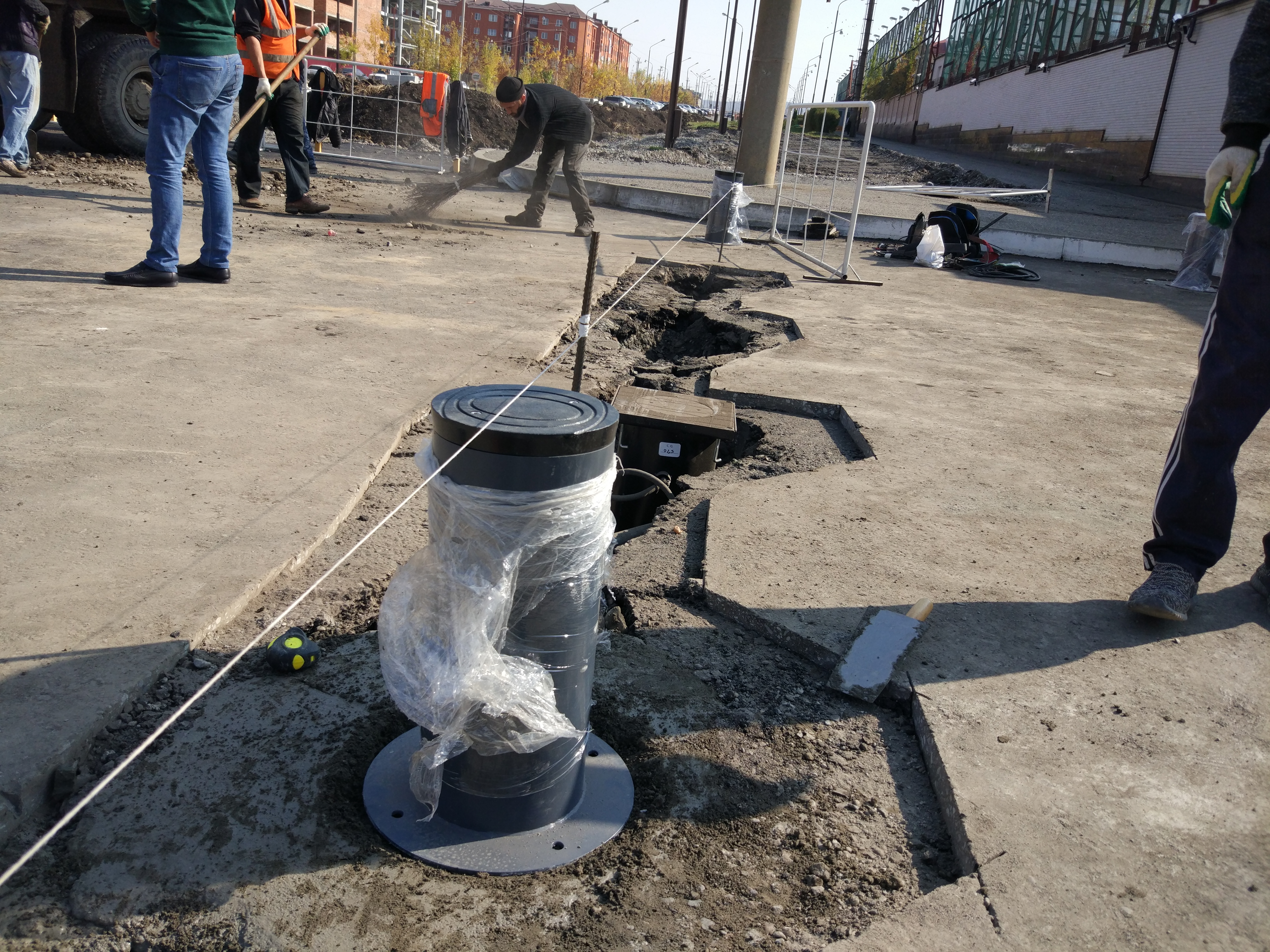

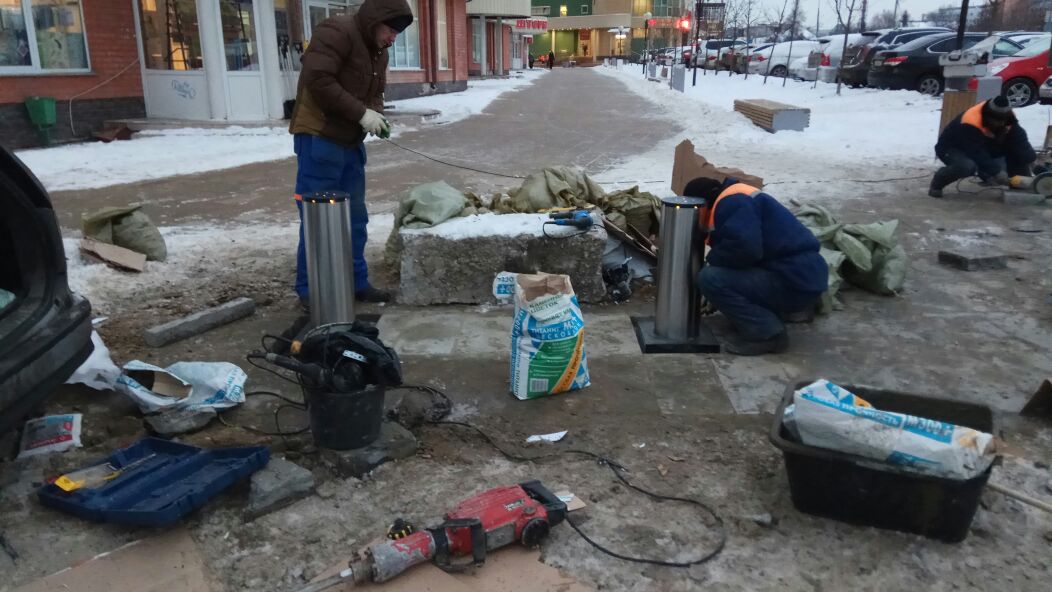

Установка болларда

• Расположите боллард с тем учетом, чтобы кольцевая гайка была расположена на том же уровне, что и транзитная поверхность.
• Проведите электромонтаж.
• Заполните отверстие песком. Толщина слоя — 25 см.
• Выложите бетонную заливку, которая будет позже покрыта асфальтом или иным материалом.

Монтаж электроустановки

Для подключения панели управления к электросети используйте многоцветный кабель, имеющий минимальное сечение 3*1,5 кв. мм. Чтобы подключить дорожный блокиратор к панели управления, используйте данный провод и тот, что уже подключен внутри тумбы.

Особое внимание следует уделять разделению и фиксации проводки, так как

кабели низкого напряжения и сетевого напряжения могут не установить контакт.

Система автоматизации должна быть введена в эксплуатацию только после того, как все устройства были подключены и проверены.

Настройка цилиндра

Для правильной работы болларда перейдите к настройке концентричности цилиндра. Этот показатель позволяет убедиться, что движение конструкции происходит гладко,

регулярно и без колебаний.

Чтобы настроить цилиндр, действуйте следующим образом:

• Используйте шестигранный ключ №4 для вывинчивания и удаления дюбелей.
• Вставьте плоскую отвертку №3 и поверните ее в ту или иную сторону до достижения фазы концентричности.

Корректность данного параметра можно проверить визуально, убедившись, что расстояние между цилиндром и внешним фланцем составляет равную величину.
